防腐蝕流量標定柱（管）

防腐蝕流量標定柱（管）適用強酸強堿加藥系統，若加藥設備為不銹鋼，管路及標定柱等接液部分該不銹鋼即可。

為了預防不安全和低效率的計量系統，應正確的設計、安裝和維護計量泵標定系統，應提供可靠的和精準的服務，*少的停機時間。為了*少的維護和系統故障，優化化學液體的使用效率，推薦適度的投資使用建議的附件。

一、概述

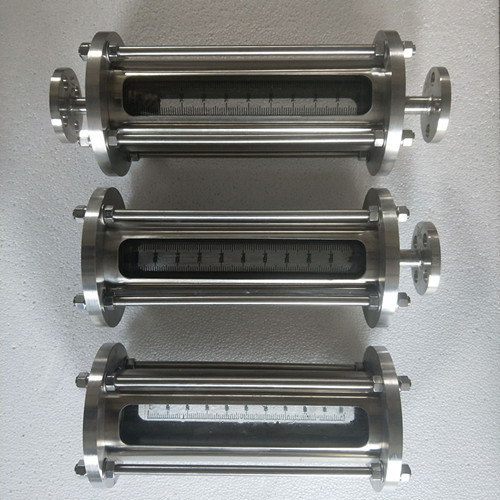

要對計量泵和加藥裝置的流量準確標定，必須有一套良好的計量標定系統。標定系統包括計量泵、球閥、過濾器、標定柱、壓力表及其他管件和附件，見下圖（1）。該裝置中的流量標定柱，可以對計量泵輸出的流量進行準確標定。另外流量標定柱（見圖2）又可以作為液位計來使用；在吸入管路較長的系統中作為立管式入口脈動阻尼器使用。它又稱作流量標定管,標定柱,標定管,主要材質：有機玻璃，玻璃，透明PVC；連接方式有內螺紋、外螺紋、法蘭。流量標定柱的選型是根據泵的使用流量和標定時間要求決定的。比如：泵的流量是60L/h，客戶需要標定0.5-1min的流量，那么每分鐘的計算流量應該是60L÷60=1L，那么可以選擇使用容積為1L的標定柱。

二、防腐蝕流量標定柱（管）使用

防腐蝕流量標定柱（管）安裝在泵入口處，開車和啟動時使用。

使用時，首先把標定柱里注入介質，介質的液面于標定柱的刻度一致。然后關閉其他進口閥門，打開標定柱與泵之間的閥門，使泵只從標定柱里抽取介質，然后開泵計時，仔細查看在規定時間內標定柱內液體減少的容積數，從而得出計量泵此時的實際流量。

三、計量泵的流量標定過程

1、準備工作

熟練掌握計量泵的啟停及工藝流程

2、啟停計量泵

打開計量泵的進出口閥門，啟動計量泵將計量泵沖程調節調到100%，確定管路中已沒有空氣存在，流量已達到穩定。停泵打開標定柱的進口閥門，直到標定柱內充滿介質，關閉計量泵進口閥門。

3、計量泵100%沖程時的流量標定

啟動計量泵，打開秒表，同時記錄標定柱內液面下降到一定刻度所需時間。打開計量泵進口閥門，關閉標定柱進口閥門。計量單位時間內計量泵的流量。重復以上過程3次，取計算平均值，即為計量泵在100%時該計量泵的流量。

4、計量泵50%、30%沖程時流量標定

分別將計量泵沖程調節至50%、30%，重復2、3過程，比較計量泵流量旋鈕在100%、50%、30%時測量的結果是否成線性關系。

總之要想定期精確的標定計量泵，一套良好的標定系統必然重要。但使用該系統的人員也極其重要。
